一、项目概述

本方案旨在针对已完成印刷的社会包装，在印刷后期采用机器视觉检测系统。通过高速工业相机实时抓拍，配合智能检测软件，对产品的印刷缺陷、条码质量、可变数据、标签脏点、漏印、模切偏位、烫金烫银瑕疵、混号等进行全面赋能检测，实现“错、漏、坏”标的自动识别与有效踢废，保障出厂合格率。把控成品质量，适配标签批量生产质检需求。

二、检测需求与性能指标

为了满足全维度检测需求，系统设计满足以下核心指标：

检测方式：印刷后离线检测

适用材质：铜版纸、白卡纸、灰卡纸、金银卡纸

检测幅宽：300~350mm

运行速度：稳定检测速度，最快可达120米/分钟

检测精度：

①漏印、脏点等缺陷最小检测面积： 正面≥0.2mm2；

②套印偏差检测：≥0.2mm

③模切偏差检测：≥0.2mm

④拉线：可检出宽度超过竖向0.2mm宽，或横向0.15mm宽，长度大于15mm，对比度大于20级的横向或竖向拉线；

⑤局部色差检测：ΔE≥2.5ΔELab

三、检测全维度核心功能

1、印刷与外观缺陷检测（常规死标）

系统通过与“模板”对比，实时找出表面物理及印刷瑕疵：

印刷文字/图案： 漏印、糊版、脏点、墨皮、拉丝、飞墨、刀线。

颜色控制：支持色差在线监控，对整体或局部印刷偏色进行量化检测。

后道结构：模切偏位、溢胶、标签缺失（断带）。

特殊工艺：烫金/烫银偏位、漏烫、光油涂布不均或刮伤。

2、可变数据与条码合规性检测（智能活标）

针对医药、食品、电子等高要求标签，进行信息比对：

条码/二维码一阶质量分级：

实时读取一维码、二维码。

对条码的对比度、调制比、解码性等指标进行在线实时质量分级。低于设定级别则自动踢废并报警。

3、文本检测：

自动识别并比对模板生产日期、批号、保质期、序列号等文本内容。

验证文本的完整性与可读性，防止字符残缺、断线。

防重码与漏码控制：系统动态比对码包、码池数据库，一旦发现印刷重复的号码（重码）或跳号（漏码），触发拦截。

四、硬件系统架构

检测系统的“眼睛”和“光源”采用行业顶尖配置，以应对高反光、高速度的苛刻环境，根据客户不同要求配置不同硬件。

1、工业相机：

①线阵相机（Line Scan）：适用于高速、大宽幅的标签检测，通过连续扫描成像。

②面阵相机（Area Scan）：适用于单张标签或低速、固定工位检测。

彩色/黑白：涉及色差、彩色图案检测必须用彩色相机；若检测结构、条码，黑白相机分辨率更高。

2、光源系统：

标签材质多样，高反光材质需要使用穹顶光源（无影光）来消除反光；普通材质则使用条形光或环形光。

3、图像采集卡与处理主机：

保证高速印刷下的数据实时传输与处理。

五、闭环控制与废品后处理机制

检测到缺陷只是第一步，如何拦截才是后道检测的关键。

检品机采用高速剔除模式：单张切片后的标签检测，系统可联动气动吹气阀或机械推杆，将坏标剔除至废品部分。

六、数据管理与前道工艺追溯

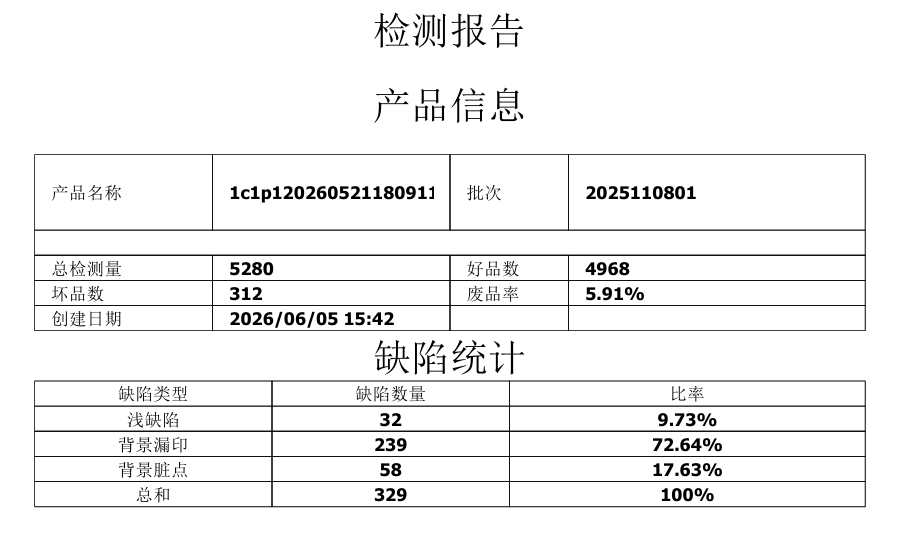

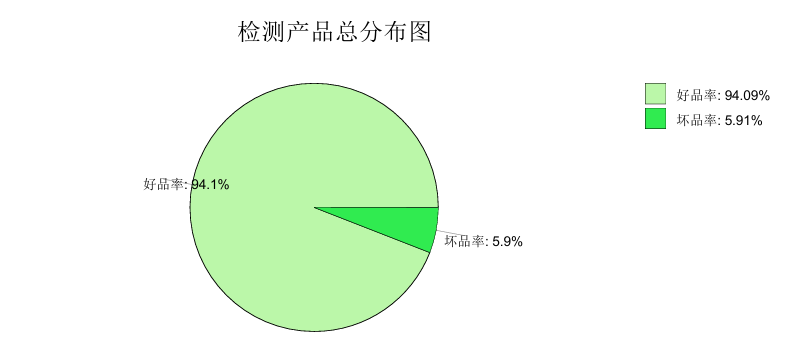

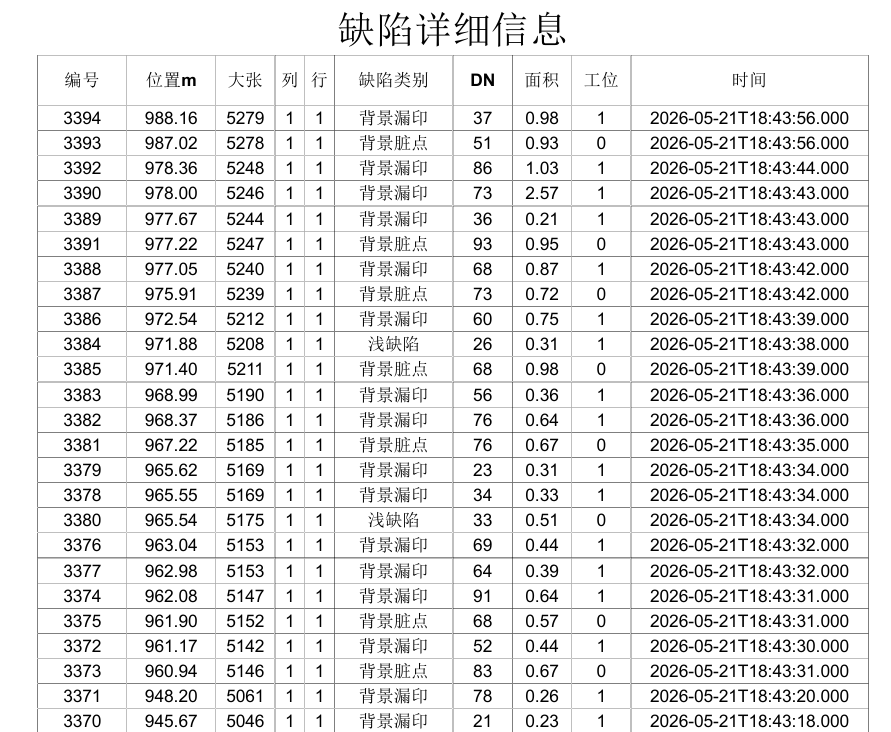

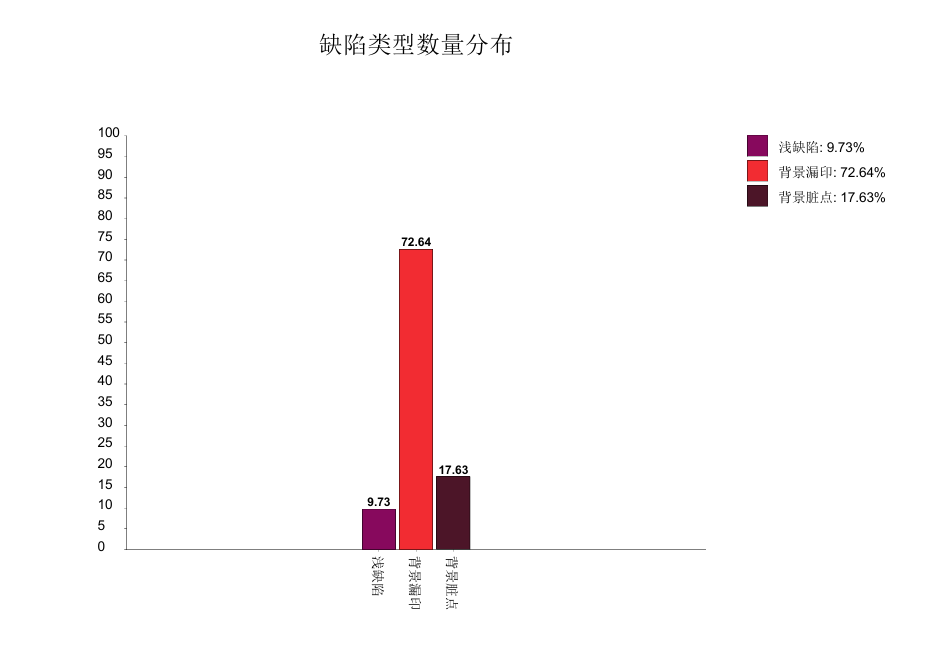

缺陷自动分类与统计：系统自动将缺陷归类（如：30%为漏印，50%为脏点，20%为条码低级别），并生成饼状图和趋势图。
