一、项目概述

本方案旨在针对已完成印刷的单张成品吊牌，在印刷后期配套部署高精度机器视觉检测系统。通过高速工业相机实时抓拍成像，搭配专业智能检测软件，对吊牌生产过程中的各类瑕疵进行智能化检测，涵盖印刷缺陷、条码质量、可变数据、表面脏点、漏印缺印、模切偏位、烫金烫银工艺瑕疵、号码混错等常见质量问题。

系统可实现吊牌“错标、漏标、坏标、废标”的自动识别、判定与智能踢废，全方位把控吊牌成品生产质量，有效规避批量质量事故与客诉风险。

二、检测需求与性能指标

为满足各类材质、工艺吊牌的全维度质检需求，漏检、误检问题，系统核心检测指标按高标准设计，适配高速量产检测场景，具体参数如下：

检测方式：印刷后离线检测

适用材质：铜版纸、白卡纸、灰卡纸、金银卡纸

检测幅宽：300~350mm

运行速度：设备可稳定连续运行检测，最快检测速度可达120米/分钟，适配大批量吊牌量产节奏

检测精度：

①漏印、脏点等缺陷最小检测面积：正面≥0.2mm2；

②套印偏差检测：≥0.2mm

③模切偏差检测：≥0.2mm

④拉线：可检出宽度超过竖向0.2mm宽，或横向0.15mm宽，长度大于15mm，对比度大于20级的横向或竖向拉线；

⑤局部色差检测：ΔE≥2.5ΔELab

三、检测全维度核心功能

1、印刷与外观缺陷检测（常规死标）

系统通过与“模板”对比，实时找出表面物理及印刷瑕疵：

印刷文字/图案： 漏印、糊版、脏点、墨皮、拉丝、飞墨、刀线。

颜色控制：支持色差在线监控，对整体或局部印刷偏色进行量化检测。

后道结构：模切偏位、溢胶、标签缺失（断带）。

特殊工艺：烫金/烫银偏位、漏烫、光油涂布不均或刮伤。

2、可变数据与条码合规性检测（智能活标）

针对医药、食品、电子等高要求标签，进行信息比对；

条码/二维码一阶质量分级；

实时读取一维码、二维码；

对条码的对比度、调制比、解码性等指标进行在线实时质量分级。低于设定级别则自动踢废并报警。

3、文本检测与防错码管控

系统可自动识别吊牌模板标准文本，比对生产批号、生产日期、保质期、产品序列号、规格参数、品牌信息等各类可变文本内容，有效验证文本的完整性、清晰度与可读性，杜绝字符残缺、断线、错印、漏印等文本缺陷。

防重码与漏码控制：系统动态对接吊牌专属码包、码池数据库，实时比对批量生产的可变编码，一旦检测出重码、跳号、漏码、混号等严重问题，触发设备报警与拦截剔除，解决吊牌码号错乱问题。

四、硬件系统架构

针对吊牌材质多样、部分覆膜/烫金材质高反光、高速量产严苛的生产环境，系统采用行业高配硬件架构，保障高速、高精度稳定检测。硬件配置可根据客户吊牌工艺、材质、产能需求灵活调整。

1、工业相机

① 线阵相机（Line Scan）：适配高速、大宽幅的吊牌连续生产线，通过连续扫描成像，满足高速量产无盲区检测需求。

② 面阵相机（Area Scan）：适配单张吊牌成品、低速固定工位的精准定点检测。

彩色/黑白相机适配：针对带彩色图案、色差检测、彩色工艺的吊牌，标配高清彩色相机；仅需检测结构瑕疵、条码识读的场景，采用高清黑白相机，进一步提升成像分辨率与检测精度。

2、光源系统

适配各类吊牌材质成像需求，针对覆膜、烫金、高光特种等高反光吊牌材质，采用穹顶无影光源，彻底消除表面反光、光斑、阴影干扰；针对普通纸质吊牌，搭配条形光源、环形光源，确保瑕疵特征清晰凸显，为检测提供高质量图像支撑。

3、图像采集卡与处理主机

搭载高速图像采集卡与工业级专用处理主机，保障吊牌高速生产过程中图像数据的实时采集、高速传输与毫秒级运算处理，解决数据延迟、画面卡顿、检测滞后问题，全程保障系统检测的实时性与稳定性。

五、闭环控制与废品后处理机制

精准检测、高效拦截是吊牌后道质检的核心重点。系统搭载全自动化闭环废品处理机制，完美适配吊牌检品机运行逻辑：针对切片完成的单张吊牌成品，系统检测识别出缺陷废标后，可快速联动设备气动吹气阀、机械推杆，将不良吊牌精准剔除至专属废品区域，实现“自动检测、智能判定、直接踢废、废品隔离”全闭环作业。

六、数据管理与前道工艺追溯

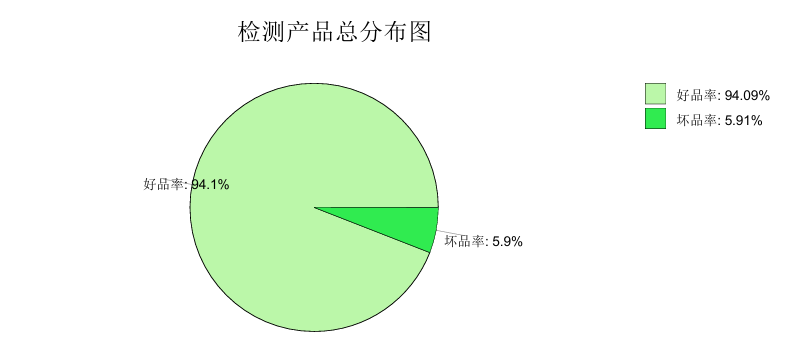

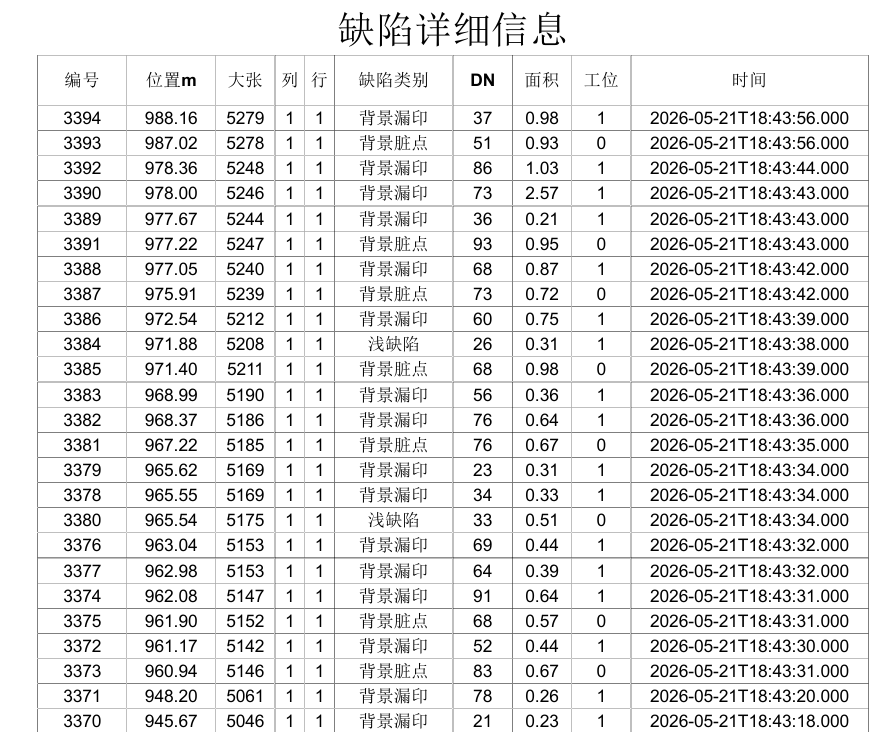

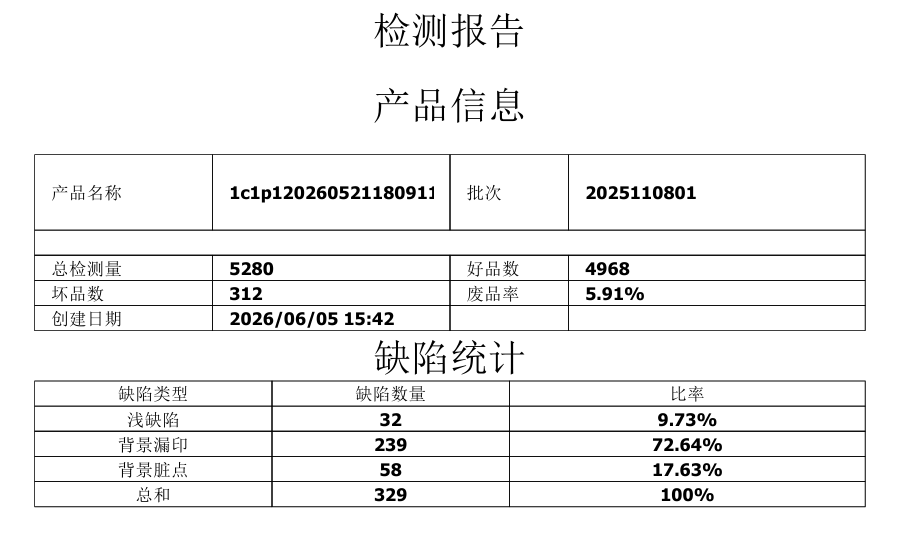

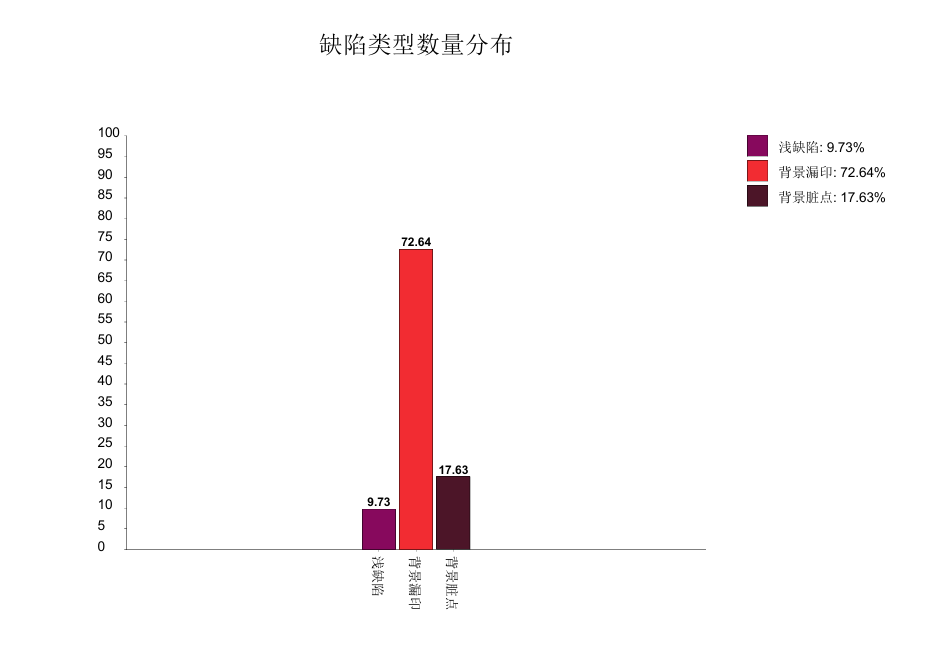

系统具备智能化缺陷分类统计与工艺追溯功能，可自动对吊牌各类缺陷进行归类汇总，精准统计脏点、刀线、色差、条码不合格、错码漏码、模切偏位等各类缺陷的占比数据，自动生成可视化饼状图、缺陷趋势分析图，直观呈现生产质量问题。

所有检测数据、缺陷记录自动存档留存，实现质量问题溯源、生产工艺优化与批量质量复盘，帮助企业规范生产质检流程，实现吊牌生产标准化、数据化质量管控。
